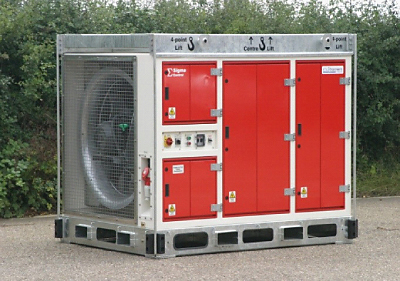

Резистивные блоки нагрузок

Блоки нагрузки Froment позволяют проводить испытания источников питания мощностью от 1 кВт до нескольких МВА.

Конструкция

Каркас блока нагрузки изготовлен из согнутой и сваренной стали «Zintec» толщиной 2 мм, образующей моноблочную конструкцию.

Установленные в углублениях двери с двойным покрытием обеспечивают простой доступ к отдельным блокам для подключения средств управления, распределения энергии и питания.

Горизонтальный выпускной канал с теплозащитным покрытием из нержавеющей стали содержит резистивные элементы нагрузки и охлаждающий вентилятор.

Сетчатые экраны из нержавеющей стали на главном воздухозаборном отверстии, обеспечивают защиту от доступа к опасным частям резистивной секции в соответствии с  IP1X.

Все электрические корпуса имеют класс защиты IP54.

Дополнительная подъемная рама с одной и четырьмя подъемными точками имеет угловые связи для подсоединения рамы к основанию для вилочного погрузчика.

Покрытие

Высококачественное двухкомпонентное промышленное покрытие из акриловой краски, нанесенное на гальванизированное оцинкованное основание с отверждением при низких температурах.

В стандартном исполнении используется комбинация белого (RAL9001) и красного (RAL3020) цветов. Другие цвета доступны на заказ.

Также в качестве опции доступна конструкция из нержавеющей стали.

Монтаж

Блок нагрузки монтируется на основании из горячеоцинкованной стали с пазами для вилочного погрузчика.

Расход воздуха и уровень шума

Принудительное воздушное охлаждение осуществляется одним осевым вентилятором с металлическими лопастями, обеспечивающими отвод воздуха в горизонтальном направлении.

Типовой уровень шума составляет 73 дБА при 50 Гц. Измерения выполнялись на расстоянии 3 метров от блока нагрузки под углом 90º к направлению потока воздуха.

Точность измерения шума составляет ±3 дБА.

Температура и влажность окружающей среды

Стандартные блоки нагрузки рассчитаны на работу при температуре 35ºC, при наличии защиты от солнечного излучения. Также в наличии имеются блоки нагрузки, рассчитанные на температуру до 50ºC.

Опциональная рама с четырьмя подъемными точками включает встроенную защиту от солнца, и рекомендуется для блоков нагрузки, рассчитанных на температуру до 50ºC и используемых вне помещений.

Атмосферная влажность может составлять до 90%, без конденсации.

Зажимы питания и кабельный ввод

Зажимы питания находятся за специальной дверцей. Нейтральный зажим предназначен только для целей измерения.

Стационарные блоки нагрузки оснащены панелями муфт кабельного ввода, изготовленными из цветных металлов.

Передвижные блоки нагрузки оснащены предварительно выштампованными неметаллическими панелями муфт кабельного ввода с гибким кабельным вводом из ПВХ, обеспечивающим безопасное временное подключение питания в контролируемых условиях. Панель муфт кабельного ввода, изготовленная из цветных металлов, также при необходимости обеспечивает полное соответствие классу защиты IP54.

Отверстие для панели муфт кабельного ввода имеет размер 430 x 140 мм.

Вспомогательный источник питания

Питание вентилятора и цепи управления может осуществляться от внешнего вспомогательного источника питания или от испытываемого источника питания, при условии, что он обеспечивает правильное напряжение и частоту. Использование внешнего источника питания позволяет проводить испытания при более низких напряжениях и других частотах.

У стационарных блоков нагрузки подключение осуществляется с использованием внутренних зажимов.

Передвижные блоки нагрузки оснащены штепселем и разъемом IEC 60309-2 с трехпозиционным переключателем, обеспечивающими быстрое и простое подключение.

Технические характеристики элементов и номинальное напряжение

Блоки нагрузки Froment используют сменные неребристые резистивные элементы с защитной оболочкой. Наружная защитная оболочка изготовлена из нержавеющей стали и обеспечивает превосходную защиту от коррозии. Нагревательный элемент представляет собой провод из никель-хромового сплава (80/20) с покрытием из уплотненного порошка из оксида магния, обеспечивающим хорошую теплопроводность и изоляцию.

Элементы имеют номинальные характеристики с большим запасом надежности. Для отведения тепла с потоком воздуха не требуется использовать охлаждающие ребра. Это исключает возможное попадание инородного вещества или отсоединение отдельного ребра с возникновением мест перегрева и, тем самым, гарантирует высокую надежность.

Элементы рассчитаны на непрерывную работу при температуре до 800°C (красный/оранжевый). Фактическая температура не превышает 500°C (бледно-красный). Это обеспечивает большой запас надежности и продолжительный срок службы.

Точность регулирования нагрузки находится в пределах 2.5 % от общей мощности. Элементы рассчитаны на непрерывную работу при конкретном напряжении.

Допускается выполнение краткосрочных испытаний с превышением номинального напряжения до 10%. Также возможно выполнение испытаний при более низких напряжениях с соответствующим снижением общих номинальных параметров. Мощность пропорциональна квадрату напряжения.

Защита

Устройство экстренного выключения/разъединитель обеспечивает полную изоляцию источника питания вентилятора и цепи управления.

Трансформатор цепи управления обеспечивает изоляцию и безопасность оператора.

Кнопки пуска/остановки предотвращают автоматический перезапуск блока нагрузки. Стационарные блоки нагрузки оснащены возможностью подключения кнопок дистанционного пуска/остановки.

Двигатель вентилятора полностью защищен предохранителями и устройством защиты от тепловой перегрузки. Передвижные блоки нагрузки также оснащены датчиком контроля фаз, который автоматически обеспечивает правильное направление потока воздуха. При перегрузке обеспечивается защита от работы с одной фазой. Кроме того, установлены  датчики температуры, обеспечивающие защиту от перегрева в резистивном канале и на распределительном щите.

Защита от перенапряжения для цепи управления и нагрузки обеспечивается системой управления нагрузкой Sigma.

Каждая группа элементов и соответствующий контактор защищены предохранителем с высокой отключающей способностью. Это очень важно при испытаниях источников питания большой мощности, из за возможных высоких токов короткого замыкания.

Контакторы нагрузки имеют блокировку с органами управления вентилятора для гарантии подачи нагрузки только при работающем вентиляторе.

Доступ к внутренним элементам ограничен дверьми, запираемыми на ключ. Экраны из поликарбоната за дверями предотвращают случайный контакт с токоведущими частями.

Дополнительные принадлежности

• Поворотный патрубок для отвода воздуха
• Противоконденсатный подогреватель
• Наборы колес
• Цепь питания вентилятора и управления на 50/60 Гц
• Комплект для крепления на прицепе
• Защитная крышка
• Приподнятое основание/ножки
• Подъемная рама с одной и четырьмя подъемными точками
• Специальное лакокрасочное покрытие

Дополнительная информация показана на блок-схеме системы.

Управление нагрузкой

Контакторы нагрузки управляются специальной системой управления нагрузкой. Различные варианты управления, от простых переключателей до многофункциональной системы управления Sigma представлены в отдельном техническом описании и на блок-схеме системы.

Испытания, стандарты и гарантия

Перед отправкой все блоки нагрузки проходят функциональные испытания и испытания под нагрузкой в соответствии с нашими процедурами ISO 9001:2008.

Блоки нагрузки Froment отвечают международным стандартам и имеют маркировку CE, подтверждающую соответствие директивам по электромагнитной совместимости и по работе с низковольтным оборудованием.

На оборудование предоставляется гарантия сроком на 12 месяцев. Подробное описание условий гарантии приведено в договоре купли-продажи.

Документация – руководство по эксплуатации

В комплекте с оборудованием предоставляется полное иллюстрированное руководство по эксплуатации. Руководство состоит из разделов, посвященных технике безопасности, установке, вводу в эксплуатацию, эксплуатации, калибровке, техническому обслуживанию и устранению неисправностей.
